Formsprutningsmaskiner: typer, komponenter, process och urvalsguide

Förmsprutningsmaskiner : Urval, process, verktyg och felsökning

Formsprutning är arbetshästen för modern tillverkning, som producerar allt från kapsyler och konsumentprodukter till höljen för medicintekniska produkter. Om du utvärderar produkter för formsprutning eller specificera en ny produktionslinje, förstå maskin, verktyg, material och processvariabler kan hjälpa dig att undvika kostsamma misstag och uppnå konsekventa delar snabbare.

Vad är en formsprutningsmaskin?

An formsprutningsmaskin är ett produktionssystem som smälter plast, sprutar in den i en formhålighet, packar den under tryck, kyler den och matar ut den färdiga delen. Högern formsprutningsutrustning kan förbättra detaljkvaliteten, minska skrot och öka produktionseffektiviteten, särskilt för applikationer med stora volymer.

En typisk produktionscell för formsprutning inkluderar:

• Gjutmaskin: Klämenhet och injektionsenhet
• Mögel: Produktionsverktyg som utgör delen
• Materialhantering: Tillrktumlare, lastare, mixer och tillhöroche utrustning
• Kylning: Utrustning för kontroll av kylare, termolator och formtemperatur
• Automation: Robot, transportör, syninspektion och delhanteringssystem

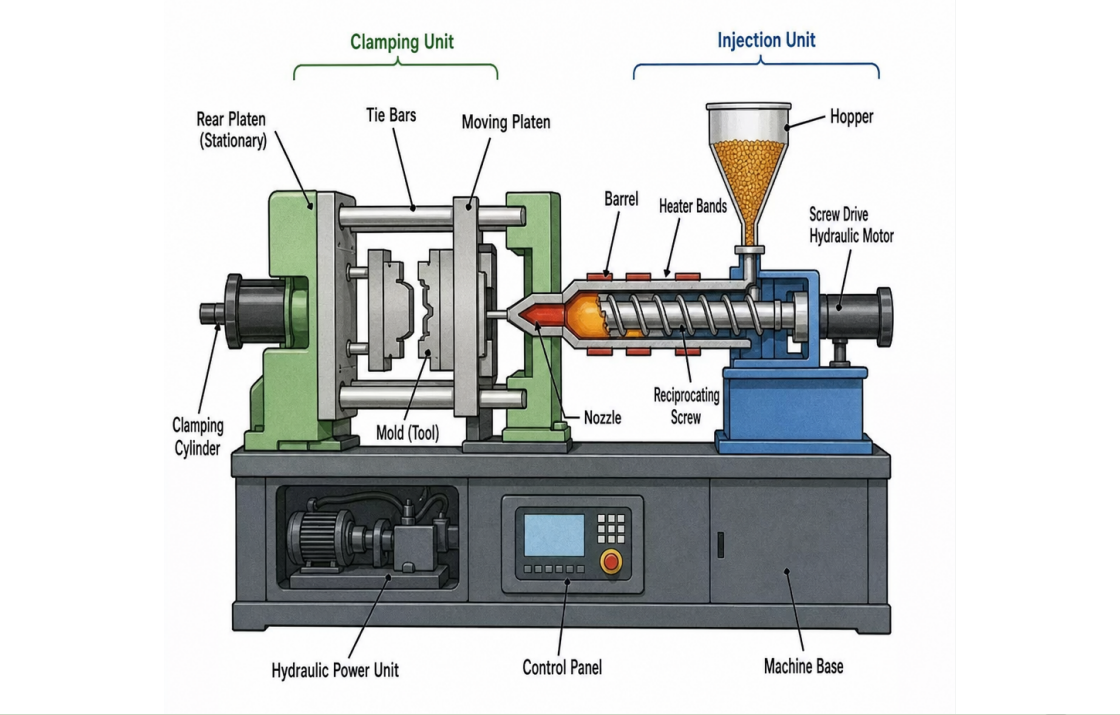

Delar och funktioner för formsprutningsmaskin

Förståelse formsprutningsmaskin parts and functions är viktigt för felsökning, underhåll, val av utrustning och processoptimering.

Hopper och Feed Throat

Den tratt lagrar och matar in harts i maskinen. Matarstrupen överför material till tunnan och måste hanteras korrekt för att förhindra överbryggning eller inkonsekvent matning. Hygroskopiska material kräver vanligtvis en material torktumlare innan bearbetning.

Tunn- och värmeboch

Den fat innehåller skruven och tillhandahåller miljön där polymeren smälts. Värmare band bibehåll den erforderliga temperaturprofilen i hela trumman.

Skruva och kontrollera ring

Den skruv mjukgör, blandar och doserar polymeren. Den kontrollring hjälper till att förhindra smält material från att flöda bakåt under injektionen, vilket stöder konsekvent skottstorlek och repeterbarhet.

Munstycke

Den munstycke överför smält plast från tunnan in i formens inloppsbussning. Munstycksdesign och temperatur måste matcha materialet, formen och applikationen.

Injektionsenhetsdrift

Den injection unit may use hydraulisk, servohydraulisk eller elektrisk drivteknik för att kontrollera skruvrotation och insprutningsrörelse.

Klämenhet

Den klämenhet , inklusive plattorna och dragstängerna, öppnar och stänger formen och tillhandahåller tillräcklig klämkraft för att motstå hålighetstryck under injektion och packning.

Ejektorsystem

Den ejektorsystem tar bort den gjutna delen från kärnan. Korrekt utkastartid och kraft är avgörande för att förhindra fastsättning, deformation, stressblekning eller skador på delar.

Kontroller och sensorer

Moderna maskiner använder styrenheter och sensorer för att övervaka och reglera insprutningstryck, hastighet, temperatur, skruvläge, cykeltid, larm och processrecept.

Typer av formsprutningsmaskiner

När man jämför typer av formsprutningsmaskiner , överväg nödvändig precision, hastighet, energiförbrukning, material, detaljgeometri, produktionsvolym och driftsmiljö.

Elektriska kontra hydrauliska formsprutningsmaskiner

Elektriska formsprutningsmaskiner väljs ofta när hög precision, repeterbarhet, renhet och energieffektivitet är viktiga.

Fördelarna med elektriska maskiner inkluderar:

• Hög positioneringsnoggrannhet
• Utmärkt repeterbarhet från skott till skott
• Lägre energiförbrukning i många applikationer
• Lågt driftljud
• Lämplighet för rena och kontrollerade produktionsmiljöer

Potentiella begränsningar inkluderar:

• Högre initial utrustningskostnad
• Användningsbegränsningar för vissa krav på mycket stora tonnage eller extrema tullar

Hydrauliska formsprutningsmaskiner används ofta för stora delar och krävande industriella tillämpningar.

Fördelarna inkluderar:

• Brett utbud av tillgängliga klämkrafter
• Stark prestanda för tunga applikationer
• Flexibel processkapacitet
• Etablerad teknik med lång serviceerfarenhet

Potentiella överväganden inkluderar:

• Högre energiförbrukning jämfört med många moderna elsystem
• Hydraulolja underhåll
• Större uppmärksamhet på renlighet och läckagekontroll

Hybrid- och servoformsprutningsmaskiner

Många moderna maskiner använder hybrid- eller servohydrauliska system . Fördelarna med formsprutning med servodrivning kan inkludera:

• Minskad energiförbrukning jämfört med konventionella hydraulsystem
• Snabbare och mer exakt rörelsekontroll
• Lägre värmeutveckling
• Förbättrad processstabilitet
• Bättre kontroll av krävande formapplikationer

Specialiserade formsprutningsmaskiner

Beroende på applikation för formsprutning av plast , kan specialutrustning krävas, inklusive:

• Höghastighetsförpackningsmaskiner
• Flerkomponents- och 2K-gjutmaskiner
• Sätt in formningsmaskiner
• LSR formsprutningsmaskiner
• Mikrogjutmaskiner

Specifikationer för formsprutningsmaskin för plast

Den terms plast formsprutningsmaskin and plastinsprutningsmaskin används ofta omväxlande. Vid jämförelse av utrustning bör dock inköpsspecifikationen vara exakt.

Viktiga parametrar inkluderar:

• Klämkraft: kN eller ton
• Skottstorlek: gram eller uns
• Skruv diameter: mm
• Skruv L/D-förhållande
• Insprutningstryck
• Insprutningshastighet
• Mjukgörande och återvinningsgrad
• Plattans mått
• Stagavstånd
• Minsta och maximala formtjocklek
• Maximalt dagsljus
• Ejektorslag och kraft

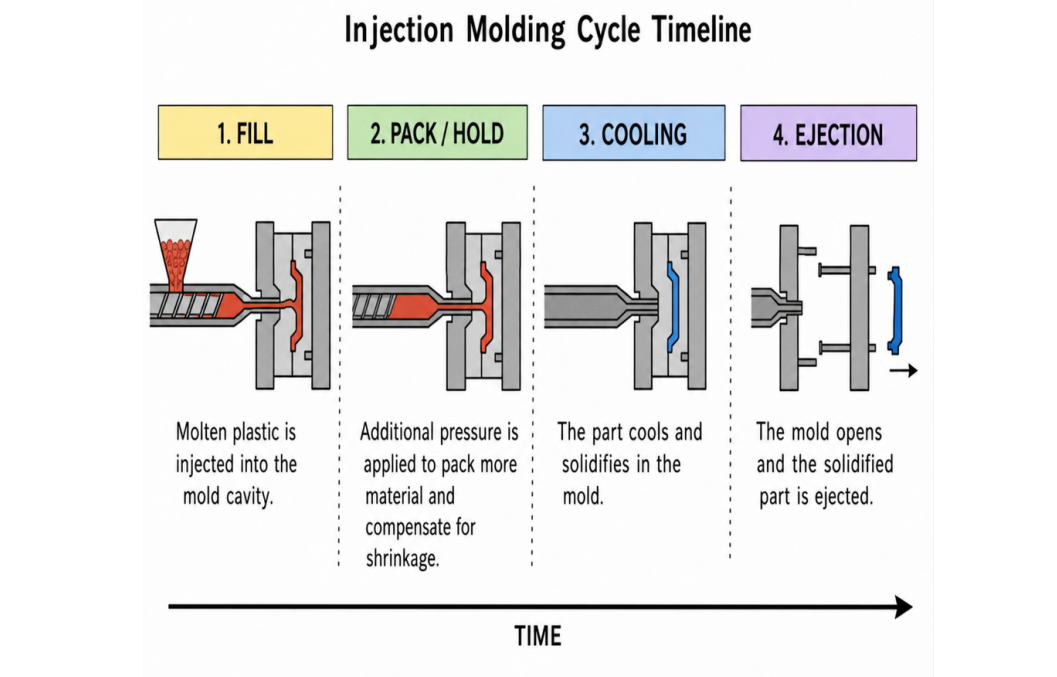

Formsprutningsprocess steg för steg

Förståelse the formsprutning steg för steg gör det lättare att identifiera de variabler som påverkar kvalitet och cykeltid.

1. Materialberedning

Torka hartset vid behov och bibehåll tillverkarens specificerade fuktnivå. Felaktig materialförberedelse kan orsaka spridning, sprödhet, dimensionsinstabilitet och andra defekter.

2. Mjukning

Den screw rotates and melts the polymer. Mottryck kan justeras för att förbättra blandningen och smältkonsistensen.

3. Formstängning och klämuppbyggnad

Den mold closes and the clamp builds sufficient force before injection begins.

4. Fyllning

Smält polymer sprutas in i kaviteten. Insprutningshastighet, tryck, smälttemperatur, formtemperatur och flödesbeteende alla påverkar fyllningsprestanda.

5. Packning och förvaring

Pack and hold-trycket kompenserar för materialkrympning medan porten förblir öppen. Målet är att uppnå önskad delvikt och dimensioner utan överdriven påfrestning.

6. Kylning

Kylning är ofta en av de största bidragsgivarna till den totala cykeltiden. Väggtjocklek, formtemperatur, kylkanaldesign och kylvätskeflöde starkt påverka kylningsprestanda.

7. Formöppning

Den mold opens after sufficient cooling. Controlled mold movement helps prevent part drag, deformation, or vacuum-related sticking.

8. Utkastning och delhantering

Ejektorstift, luft, robotar eller andra system tar bort den gjutna delen. Automatiserad hantering kan förbättra konsistensen och minska tiden för formöppning.

9. Cykel Upprepa

Den machine returns to the beginning of the cycle. The objective is a stabilt och repeterbart processfönster snarare än att bara uppnå den kortaste möjliga cykeln.

Exempel på formsprutade plastdelar

Olika detaljgeometrier ställer olika krav på maskin och form.

Tunnväggiga behållare

Tunnväggiga förpackningar kräver hög insprutningshastighet, stabil smälttemperatur, effektiv avluftning och snabba cykeltider .

Kugghjulshus

Växelhus kräver stark dimensionskontroll, konsekvent packning och balanserad kylning för att minimera skevhet.

Kontakter

Kontakter often require snäva dimensionella toleranser, konsekvent skottstorlek, effektiv ventilering och pålitlig forminriktning .

Medicinska komponenter

Medicinska komponenter kan kräva processvalidering, materialspårbarhet, kontrollerade tillverkningsmiljöer och detaljerad processdata .

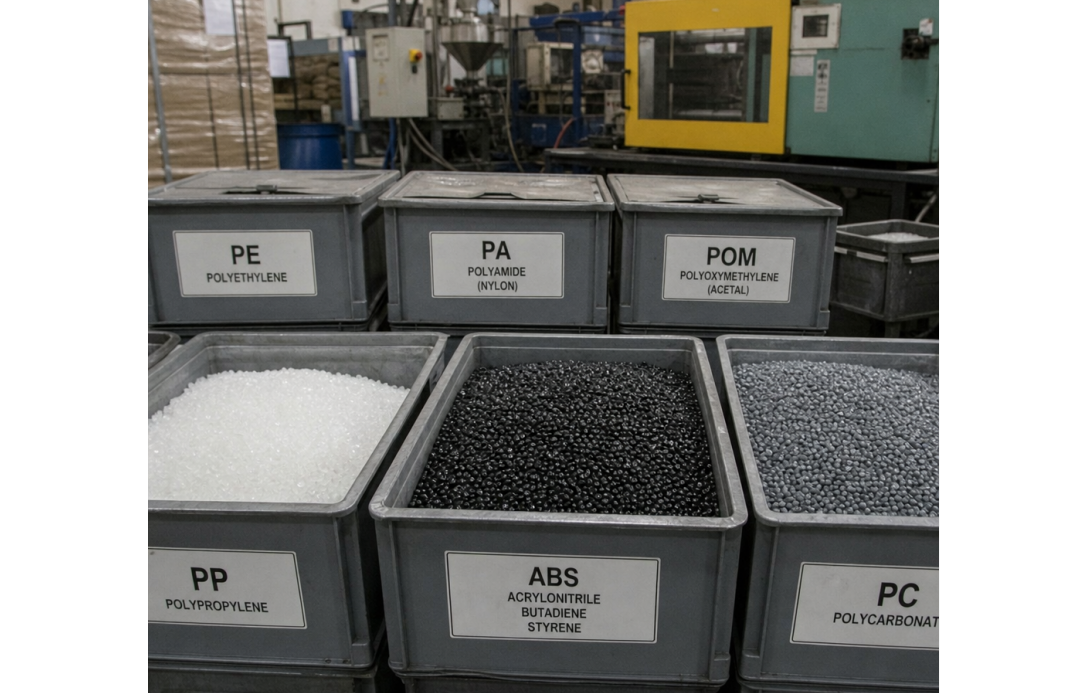

Bästa materialen för formsprutning

Att välja bästa material för formsprutning beror på mekanisk hållfasthet, kemikaliebeständighet, temperaturkrav, utseende, dimensionsstabilitet, kostnad och myndighetskrav.

PP och PE

Polypropen (PP) and polyeten (PE) är ekonomiska material med god kemikaliebeständighet. PP används också i stor utsträckning för applikationer som kräver levande gångjärn.

ABS

ABS erbjuder en användbar kombination av seghet, utseende och bearbetbarhet, vilket gör det vanligt i konsumenthus och industrikomponenter.

PC

Polykarbonat (PC) ger hög slagtålighet och kan erbjuda utmärkt klarhet, även om det i allmänhet kräver mer krävande bearbetningsförhållanden än vanliga hartser.

PA / Nylon

Polyamid (PA eller nylon) ger styrka och slitstyrka. Fuktkontroll och korrekt torkning är särskilt viktigt.

POM / Acetal

POM (acetal) erbjuder låg friktion, god dimensionsstabilitet och slitstyrka, vilket gör den lämplig för växlar och mekaniska precisionskomponenter.

PEEK och PEI

PEEK och PEI är högpresterande tekniska polymerer som används i krävande temperatur, kemiska och mekaniska miljöer. De kräver lämpligt utformade verktyg och bearbetningsmöjligheter vid hög temperatur.

Tips: Materialvalet ska alltid utvärderas tillsammans med portdesign, ventilation, kylning, formtemperatur och maskinens tryck- och temperaturkapacitet.

Multi-Cavity Form Design Guide

A formdesignguide med flera hålrum bör fokusera på att öka produktionen utan att införa överdriven processkänslighet eller underhållsrisk.

Viktiga överväganden inkluderar:

• Löparbalans: Upprätthåll ett konsekvent flöde till varje hålighet
• Portdesign: Kontrollera skjuvning, fyllningsbeteende och grindfrysning
• Ventilation: Ge effektiv gasevakuering för varje kavitet
• Kylning: Håll en jämn temperatur i alla hålrum
• Skiljelinjeintegritet: Förhindra blixt och bibehåll mögelinriktning
• Tillgång till underhåll: Gör verktyg med hög kavitation praktiska att serva

Vid skalning från ett eller två hålrum till 8, 16, 32 eller 64 hålrum , verifiera att formsprutningsmaskinen har tillräckligt med:

• Skottkapacitet med lämplig kudde
• Injektionshastighet för samtidig hålighetsfyllning
• Mjukgörande kapacitet
• Klämkraft
• Monteringsutrymme för form

Hur man väljer en formsprutningsmaskin

När man bestämmer hur man väljer en formsprutningsmaskin , börja med del, material och form , istället för att välja en maskin baserad enbart på katalogtonnage.

Produktionskrav

Definiera:

• Årlig produktionsvolym
• Erforderlig cykeltid
• Antal hålrum
• Förväntad drifttid
• Målskrotsats
• Obligatorisk automationsnivå

Materialkrav

Utvärdera:

• Hartsviskositet
• Smälttemperatur
• Formtemperatur
• Torkningskrav
• Armerings- eller fyllmedelsinnehåll
• Frätande eller nötande egenskaper

Klämkraft

Uppskatta det som krävs klämkraft baserat på projicerad delarea, kavitetstryck, material och processförhållanden. Undvik både otillräckligt tonnage och onödig överdimensionering.

Skottstorlek

Välj en maskin som kan producera det önskade skottet med bibehållen rimlig räckvidd. Undvik att arbeta konsekvent vid de yttersta gränserna för injektionsenheten.

Insprutningshastighet och tryck

Höghastighetsinsprutning kan vara avgörande för tunnväggiga delar, långa flödeslängder och krävande fyllningsmönster . Kontrollera att maskinen kan uppnå den önskade insprutningshastigheten utan att nå sina tryck- eller hastighetsgränser.

Formens mått

Kontrollera:

• Plattans mått
• Stagavstånd
• Formens tjockleksområde
• Maximalt dagsljus
• Ejektorspecifikationer
• Formviktskapacitet

Processövervakning

För krävande applikationer, överväg håltrycksövervakning, temperaturövervakning, dataloggning, larmgränser och recepthantering .

Automationskompatibilitet

Om automatisering är planerad, verifiera kompatibiliteten med:

• Robotgränssnitt
• Armände verktyg
• Transportörer
• Synbesiktning
• Del separation
• Säkerhetssystem

Köpa en begagnad formsprutningsmaskin

Om du letar efter en formsprutningsmaskin for sale , utvärdera maskinens skick istället för att bara fokusera på dess inköpspris.

Begäran:

• Körtimmar
• Underhållsjournaler
• Slitagemått på skruv och pipa
• Hydrauloljans skick , där tillämpligt
• Controllerversion
• Elsystemets skick
• Tillgänglighet av reservdelar
• Servicehistorik
• Bevis på processens repeterbarhet

När det är möjligt, kör maskinen med en representativ form eller din faktiska produktionsform innan köp.

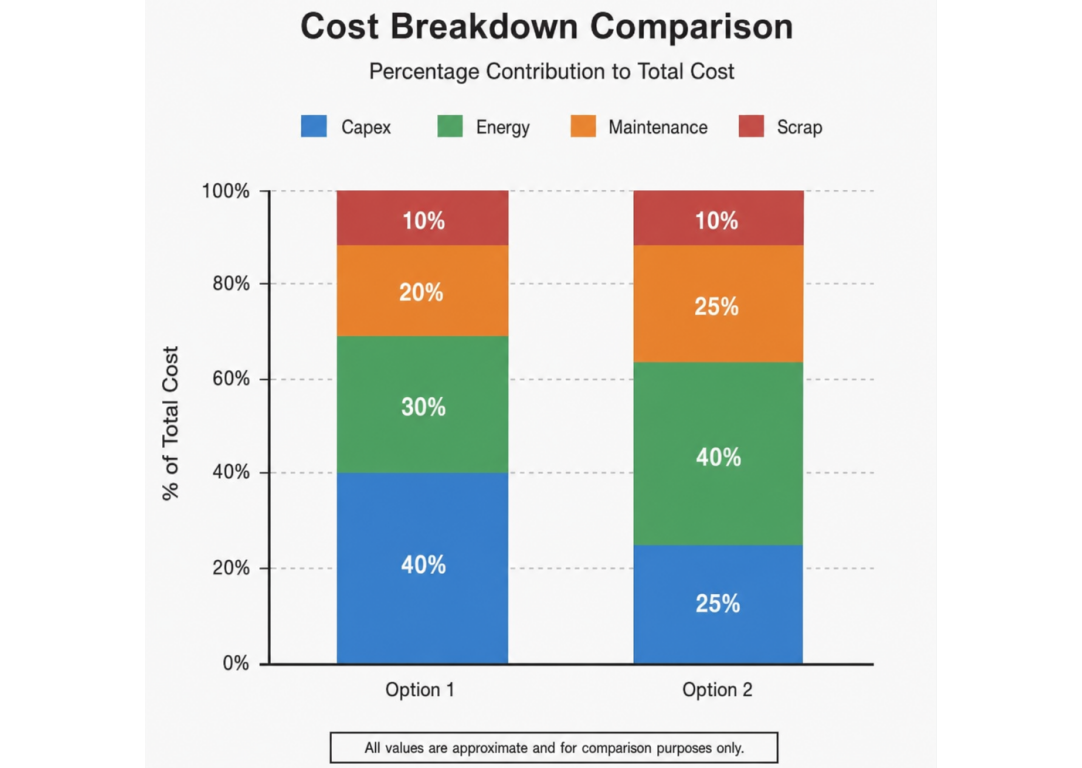

Kostnadsjämförelse för formsprutningsmaskin

An formsprutningsmaskin cost comparison bör överväga den totala ägandekostnaden snarare än enbart den ursprungliga köpeskillingen.

Viktiga kostnadsfaktorer inkluderar:

• Maskinarkitektur: elektrisk, hydraulisk eller hybrid
• Klämkraft
• Skottkapacitet
• Automationsförmåga
• Säkerhetssystem
• Controllerfunktioner
• Processövervakning
• Precisionspaket
• Lokal servicetäckning
• Garanti
• Tillgänglighet av reservdelar

Tänk också på löpande kostnader som:

• Energiförbrukning
• Kylningskrav
• Förebyggande underhåll
• Reservdelar
• Utbildning
• Driftsättning
• Driftstopp
• Skrot
• Produktionseffektivitet

En maskin med ett högre inköpspris kan ha en annan övergripande ekonomiprofil när energiförbrukning, underhåll, produktivitet och stillestånd är inkluderade.

Formsprutningsdefekter och lösningar

De flesta formfel kan härledas till problem med fyllning, packning, kylning, materialtillstånd, ventilation eller formdesign .

Flash

Möjliga orsaker inkluderar överdrivet håltryck, otillräcklig klämkraft, skador på skiljelinjen, felinriktning av formen eller överdrivet slitage.

Kontrollera:

• Insprutningstryck
• Insprutningshastighet
• Klämkraft
• Skiljelinjes skick
• Forminriktning
• Mögelslitage

Sink Marks

Möjliga orsaker inkluderar otillräcklig packning, för tidig frysning av porten, överdriven lokal väggtjocklek eller otillräcklig kylning.

Potentiella justeringar inkluderar:

• Optimering av pack- och hålltryck
• Ökar effektiv packningstid
• Förbättra portdesign
• Förbättra kylning
• Minska överdriven revbens- eller väggtjocklek

Warpage

Warpage är ofta relaterat till ojämn kylning, differentiell krympning, överdriven molekylär orientering eller obalanserad packning .

Kontrollera formtemperatursymmetri, kylprestanda, packningsförhållanden och flödesorientering.

Brännmärken

Brännmärken kan indikera instängd gas och otillräcklig ventilation , särskilt nära slutet av fyllningen.

Kontrollera:

• Formventiler
• Ventilationsrenlighet
• Insprutningshastighet near the end of fill
• Gasfälla platser
• Materialskick

Splay och Silver Streaks

Splay kan bli resultatet av fukt, överdriven skjuvning, kontaminering eller dålig ventilation .

Verifiera hartstorkning, materialhantering, skruvförhållanden och bearbetningsparametrar.

Svetslinjer

Svetslinjer uppstår när separata smältfronter möts.

Möjliga processförbättringar inkluderar:

• Justering av smälttemperatur
• Justering av formtemperatur
• Optimering av insprutningshastighet
• Förbättrad ventilation
• Granskning av portens placering

Felsökning Short Shot Molding

For kortskottsgjutning , kontrollera följande områden systematiskt.

1. Material och torkning

Verifiera hartstyp, fuktnivå, omslipningsförhållande, materialflöde och matningssystemets tillstånd.

2. Smälttemperatur

Kontrollera om smälttemperaturen är för låg och verifiera fatzonens temperaturer, termoelement, värmarens prestanda och mjukgörande beteende.

3. Insprutningshastighet och tryck

Avgör om maskinen når sin maximalt insprutningstryck eller hastighetsgräns innan kaviteten fylls.

4. Ventilation och gasfällor

Blockerade eller otillräckliga ventiler kan förhindra fullständig fyllning. Rengör befintliga ventiler och se över gasfällan.

5. Grind- och löparbegränsningar

Inspektera området för begränsningar eller felaktiga dimensioner i grinden, löparen, inloppet och området för kyla.

6. Kudde och skottstorlek

Verifiera skottstorlek, kuddstabilitet och kontrollringprestanda. Inkonsekvent kudde kan indikera ett problem med injektionsenhet eller skruv/kontrollring.

Hur man minskar formsprutningscykeltiden

To minska formsprutningscykeltiden , fokusera särskilt på kylning och delhantering med bibehållen delkvalitet.

Optimera mögelkylning

Förbättra kylkanalens layout, kylvätskeflöde, turbulens och närhet till den gjutna delen.

Optimera Pack and Hold

Förkorta packningen och håll kvar först efter bekräftelse grindfrystid och stabilitet i delvikt . Att minska hålltiden för aggressivt kan öka sjunkmärken, krympning och dimensionsvariation.

Förbättra ventilationen

Effektiv ventilering kan möjliggöra snabbare påfyllning samtidigt som brännmärken och instängda gasdefekter reduceras.

Förbättra automatisering

Robotar och automatiserad delhantering kan ge konsekvent borttagning och minska förseningar när mögel öppnas och stängs.

Optimera utmatning

Korrekt utkastartid, slag och delfrigöring kan förhindra fastsättning och onödiga cykelfördröjningar.

Viktigt: En kortare cykel är bara en förbättring när kvaliteten förblir stabil. Övervaka OEE, skrothastighet, delvikt, dimensionsvariation och stilleståndstid , inte ensam cykeltid.

Standarder för formsprutning av medicinsk kvalitet

För reglerade medicinska komponenter, standarder för formsprutning av medicinsk kvalitet innebär mycket mer än att producera visuellt acceptabla delar.

Produktionsplanering kan innefatta:

• IQ/OQ/PQ processvalidering
• Material spårbarhet
• Lotkontroll
• Kontrollerad materialhantering
• Renrumskompatibilitet vid behov
• Kalibrerad mätutrustning
• Förändringsledning
• Processövervakning
• Larmhantering
• Lagring av produktionsdata

För dessa applikationer bör maskinvalet betonas repeterbarhet, processkontroll, spårbarhet och datafångst , inte bara klämma fast tonnage.

Sista takeaway

Framgångsrik formsprutning beror på inriktningen av maskin, form, material och process .

Den right plast formsprutningsmaskin bör ge tillräcklig klämkraft, injektionskapacitet, formkompatibilitet, processkontroll och repeterbarhet för den avsedda applikationen. Samtidigt måste formen ge effektiv fyllning, ventilering, kylning och utkastning.

Använd formsprutningscykeln— fyll, packa, kyl och mata ut —som ram för optimering. När defekter uppstår, behandla dem som processsignaler som kan peka på problem med fukt, tryck, temperatur, luftflöde, materialbeteende eller kylbalans .

Med disciplinerat maskinval, väldesignade verktyg, kontrollerade material och systematisk processövervakning kan tillverkare förbättra repeterbarhet, minska skrot, förkorta cykeltider och skala produktionen med större säkerhet .
