Vad är en plastformsprutningsmaskin?

Vad är a Insprutningsmaskin för plast ?

En plastinsprutningsmaskin är industriell produktionsutrustning som värmer fast plastharts till smält tillstånd och sedan pressar in det smälta materialet i en sluten stålform under kontrollerat tryck, där det svalnar och stelnar till en färdig del inom några sekunder till ett par minuter. Denna utrustningskategori är mer formellt känd som en formsprutningsmaskin , och den sitter i centrum för moderna gjutplastmaskiner som används inom bilindustrin, förpackningar, elektronik, hushållsapparater och produktionslinjer för konsumentvaror.

Den grundläggande uppgiften för alla plastformningsmaskiner är att förvandla råa hartspellets till en repeterbar, dimensionellt konsekvent del, cykel efter cykel, utan att byta verktyg mellan batcherna. En enda form monterad i klämenheten kan producera tusentals nästan identiska delar, vilket är en anledning till att formsprutning förblir en primär produktionsmetod för högvolymsplastkomponenter inom så många industrier.

Maskiner i denna kategori dimensioneras vanligen efter klämkraft, uttryckt i ton, och efter skottstorlek, vilket beskriver hur mycket smält plast injektionsenheten kan leverera i en enda cykel. Klämkraften på vanliga plastinsprutningsmaskiner kan variera från under 100 ton för små precisionsartiklar som kopplingar och lock upp till 3000 ton för stora delar som pallar, soptunnor och karosspaneler för fordon.

Hur fungerar en formsprutningsmaskin för plast?

Varje formsprutningspresscykel följer samma fyrastegssekvens, oavsett om maskinen är en liten precisionsenhet eller en tung tonnagepress byggd för stora industridelar. Att förstå varje steg hjälper till att förklara varför cykeltid, spännkraft och detaljkvalitet är så nära kopplade.

Spännsteg

Klämenheten stänger och låser de två halvorna av formen tillsammans, och applicerar tillräckligt med kraft för att hålla formen stängd mot trycket från plasten som är på väg att sprutas in. Detta är det stadium där klämkraften, som diskuteras i detalj nedan, blir den avgörande faktorn för hur stor eller tjock del maskinen klarar av.

Injektionsstadiet

En roterande skruv inuti den uppvärmda cylindern smälter fasta hartspellets och trycker den smälta plasten genom ett munstycke in i formhåligheten. Insprutningstryck och insprutningshastighet är avstämda efter materialet och detaljens geometri så att kaviteten fylls jämnt innan plasten börjar svalna.

Kylningsstadiet

När hålrummet är fullt, fortsätter formen att hålla delen medan värme dras ut genom kylkanaler inuti formen. Kylning är vanligtvis det längsta enskilda steget i cykeln, och väggtjockleken har en direkt effekt på hur lång tid det tar, ett förhållande som visas i cykeltidsdiagrammet längre fram i den här artikeln.

Utkastningsstadiet

Efter att delen har svalnat tillräckligt för att hålla sin form, öppnas klämenheten och utkastarstift trycker ut den färdiga delen ur formen. Maskinen återställs sedan och sekvensen upprepas för nästa bild.

Typer av plastgjutmaskiner tillgängliga idag

Tillverkare av plastutrustning för formmaskiner grupperar vanligtvis maskiner efter hur kläm- och insprutningsenheterna drivs. De fyra kategorierna nedan täcker det mesta av det som används i produktionsmiljöer idag, och många maskinlinjer förgrenar sig också till specialiserade serier som två plattdesigner, höghastighetslinjer och tvåfärgssystem byggda för delar som kombinerar två material i en enda bild.

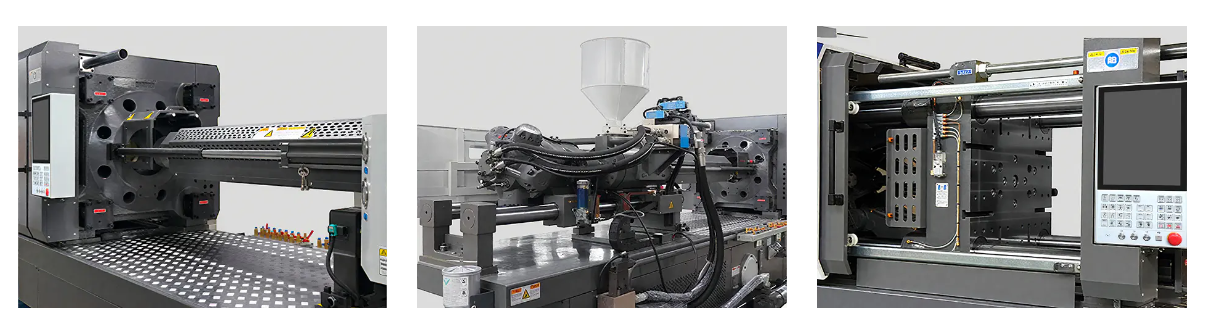

Nyckelkomponenter inuti en formsprutningsmaskin för plast

Oavsett drivtyp, en maskin plastgjutningslinje är beroende av har samma kärna byggstenar som arbetar tillsammans. Att veta vad varje del gör gör det lättare att läsa ett maskinspecifikationsblad och jämföra modeller innan man bestämmer sig för en produktionslayout.

• Injektionsenhet : behållare, uppvärmd tunna och skruv som smälter hartspellets och trycker in smält plast i formen.
• Spännenhet : plattor, dragstänger och en vipp eller hydraulisk mekanism som håller formen stängd under injektion.
• Mögel : verktyget som formar delen, monterat mellan de fasta och rörliga plattorna.
• Styrsystem : operatörspanelen och styrenheten som hanterar temperatur, tryck, hastighet och timing för varje steg.
• Drivsystem : hydraulpumpen, servomotorn eller elmotorn som driver kläm- och insprutningsrörelse.
• Kylsystem : vatten- eller oljekanaler, inuti formen och runt fatet, som tar bort värme under cykeln.
• Ejektorsystem : stift eller plattor som trycker loss den färdiga delen från formen när den väl har svalnat.

Toleranser för precisionsformsprutningsbearbetning beror mycket på hur väl dessa system är anpassade till detaljen, vilket är anledningen till att komponentvalet är lika viktig som det totala maskintonnaget.

Förstå spännkraften i formningsmaskiner

Klämkraft är mängden kraft en maskin applicerar för att hålla de två formhalvorna stängda medan smält plast injiceras under tryck. Om klämkraften är för låg för en viss del kan formen spricka upp något under injektionen, vilket gör att tunn plast kan läcka ut längs delningslinjen, en defekt som vanligtvis kallas flash.

Spännkraften mäts vanligtvis i ton och är tätt knuten till den projicerade ytan på den del som gjuts, tillsammans med det insprutningstryck som materialet kräver. Större, plattare delar behöver vanligtvis mer klämkraft än små, djupväggiga delar med liknande volym.

Som diagrammet visar, skalar vanliga plastgjutmaskiner från under 300 ton för kompakta maskiner som används på små delar, upp genom 1600 till 3000 ton sortiment reserverat för extra stora komponenter som pallar, stora papperskorgar och karosspaneler.

Cykeltid för formsprutning förklaras

Cykeltid är den totala tid som krävs för att slutföra en hel kläm-, insprutnings-, kylnings- och utmatningssekvens. Det är en av huvudsiffrorna som används för att uppskatta hur många delar en maskin kan producera i ett skift.

Kylning står vanligtvis för den största enskilda andelen av cykeltiden, och väggtjockleken är den största drivkraften för hur lång tid kylningen tar, eftersom värmen måste färdas längre ut ur en tjockare sektion innan delen är tillräckligt styv för att matas ut.

En tunnväggig del runtom 1 mm kan svalna och matas ut på långt under 20 sekunder, medan en del med 5 mm väggar kan ta långt över en minut att nå samma punkt, även på en annars identisk maskin.

Vanliga tillämpningar av formsprutningspressar över industrier

Produkten från plastinsprutningsmaskinen visas på fler ställen än de flesta inser, från huset på en hushållsapparat till inredningen av en bil. Tabellen nedan ger en allmän referensvy över var formsprutningspressar har den största användningen, baserat på vanlig branschpraxis snarare än en enda formell undersökning.

Fordon och transporter

Stötfångare, inredningspaneler, instrumentbrädor och höljen under huven tillverkas ofta på linjer med högre tonnage av plastgjutmaskiner på grund av stora delstorlekar och krävande dimensionskrav.

Förpackningar och konsumentvaror

Kapsyler, förslutningar, tunnväggiga behållare och hushållsartiklar körs vanligtvis på snabbare cykelmaskiner, ofta servodrivna, där utmatningsvolymen spelar lika stor roll som precisionen av delar.

Elektronik och vitvaror

Kapslingar, kopplingar och interna konsoler kräver snäva toleranser, vilket är där servoformsprutningsmaskiner och hybridsystem tenderar att gynnas för sin repeterbara kontroll.

Hur man väljer en formsprutningsmaskin för dina produktionsbehov

Att välja rätt plastinsprutningsmaskin börjar med delen, inte maskinkatalogen. Ett fåtal kärnfaktorer avgör vanligtvis vilken maskinklass som passar ett givet jobb.

Som en grov utgångspunkt uppskattas ofta tonnagebehovet genom att multiplicera delens projicerade yta med en tryckfaktor kopplad till materialet och sedan lägga till marginal för detaljens komplexitet. Genom att arbeta igenom denna beräkning med en maskintillverkare innan du slutför bearbetning kan du undvika att välja en press som är underdimensionerad eller onödigt överdimensionerad för jobbet.

Servoformsprutningsmaskiner vs hydrauliska formsprutningsmaskiner

Båda maskintyperna slutför samma fyrstegscykel som beskrivits tidigare, men sättet de levererar kläm- och insprutningskraft skiljer sig tillräckligt mycket för att påverka energianvändning, precision och buller på verkstadsgolvet.

Vart leder hydrauliska formsprutningsmaskiner

Hydrauliska system levererar generellt stark obearbetad klämkraft vid lägre strukturell komplexitet, varför tunga tonnagepressar som används för stora strukturella delar fortfarande vanligtvis är hydrauliska eller hybrida snarare än helt elektriska.

Där servoformsprutningsmaskiner leder

Servodrivna system justerar motorhastigheten för att matcha den exakta kraften som behövs i varje steg av cykeln istället för att köra en pump kontinuerligt, vilket vanligtvis sänker energiförbrukningen och minskar driftsljudet, samtidigt som det förbättrar repeterbarheten för precisionsdelar.

Om Ningbo Highsun Plastic Machinery Co., Ltd.

Ningbo Highsun Plastic Machinery Co., Ltd. är baserat i Beilun Science and Technology Park i Ningbo, ett område som är allmänt känt inom branschen som ett centrum för tillverkning av plastmaskiner. Fabriken täcker mer än 120 000 kvadratmeter och är dedikerad till att tillverka formsprutningsmaskiner av märket HIGHSUN.

Byggd på nära till 20 år av fokuserad utveckling och att dra nytta av mer än 50 år av tillverkningserfarenhet som överförts från sitt moderbolag, HIGHSUN Machinery har vuxit till en topp 3 tillverkare av plastformsprutningsmaskiner inom Ningbo och en av de 10 bästa tillverkarna av plastgjutmaskiner i Kina. Förfinad processledning och konsekventa tillverkningsmål förblir det operativa fokuset över varje produktlinje.

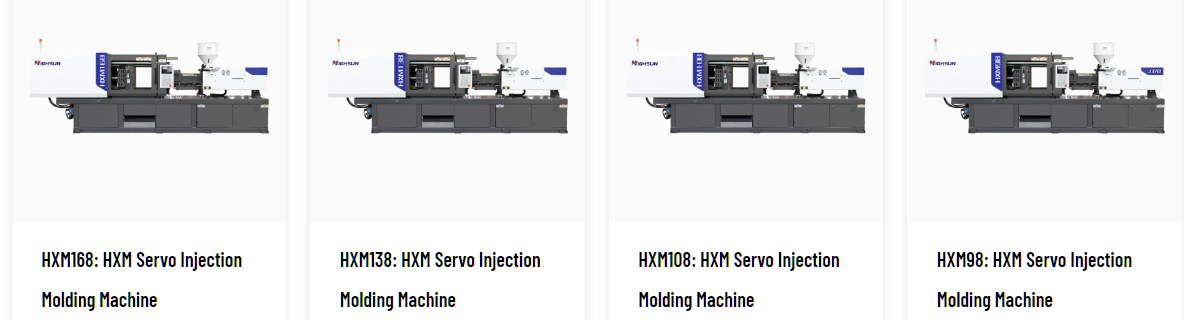

Det nuvarande produktsortimentet spänner över el- och oljehybridserier, två plattserier, höghastighetsserier, oblandade dubbelfärgsserier, blandade dubbelfärgsserier, BMC-serier, PET-serier och PVC-serier, täckande klämkraft från 98 ton till 3000 ton . Skräddarsydda konfigurationer finns också tillgängliga för produktionsbehov som faller utanför en standardserie.

Highsun arbetar kring en kundcentrerad filosofi, internt sammanfattad som att sträva efter excellens och formningsperfektion, med det bredare syftet att bygga ett ledande högpresterande varumärke för formsprutningsmaskiner.
